크레인 및 중대한 유압 실린더 소개

유압 실린더는 가압 유압 유체를 사용하여 선형 힘과 운동을 생성하는 중요한 기계식 액추에이터입니다. 그들은 대형 기계 및 리프팅 장비에서 중심적인 역할을하여 유압 에너지를 기계적 출력으로 변환합니다. 이러한 구성 요소는 크레인 및 산업 등급 장비와 같이 고력과 정확한 움직임이 필요한 응용 분야에서 특히 중요합니다.

크레인 시스템과 중장비 환경에서 유압 실린더의 성능과 신뢰성은 작동 효율성과 안전에 직접적인 영향을 미칩니다. 대규모 하중을 들어 올리는 것부터 구조 요소를 안정화하는 것까지 오른쪽 유압 실린더는 극한의 작업 조건 하에서 시스템의 효과를 결정할 수 있습니다. 적절한 실린더를 선택하는 것은 사양과 일치하는 문제 일뿐 만 아니라 압력 용량, 부하 요구, 뇌졸중 길이, 장착 구성 및 환경 탄력성과 같은 요소를 평가하는 것입니다.

이 기사는 크레인 및 중대한 기계의 적용에 중점을 둔 유압 실린더에 대한 심층적 인 개요를 제공합니다. 또한 다양한 실린더 유형, 구조 및 기능, 주요 선택 기준, 유지 보수 전략 및 유압 작동의 미래를 형성하는 새로운 기술을 탐색합니다.

유압 실린더 이해

유압 실린더는 압축 할 수없는 유압 유체를 사용하여 선형 운동을 생성하고 힘을 발휘하는 기계 장치입니다. 산업, 건축 및 모바일 장비에 사용되는 유압 시스템에 필수적입니다.

유압 실린더 란 무엇입니까?

핵심에서 유압 실린더는 원통형 배럴, 막대에 연결된 피스톤 및 엔드 캡으로 구성됩니다. 기본 기능은 피스톤의 한쪽에 유체를 압력하여 막대에서 움직임을 만듭니다. 유체의 압력은 피스톤이 확장 또는 수축되어 선형 운동을 생성하도록합니다.

기본 운영 원리

유압 실린더는 Pascal의 법칙에 따라 작동하며, 제한된 유체에 압력이 적용되는 압력은 모든 방향으로 동일하게 전송됩니다. 유압 유체가 실린더의 한쪽으로 펌핑되면 압력으로 인해 피스톤이 움직입니다. 생성 된 힘은 피스톤의 유체 압력 및 표면적에 따라 다릅니다.

유압 실린더의 주요 구성 요소

• 실린더 배럴 : 피스톤을 수용하고 가압 유체를 유지합니다.
• 피스톤과 피스톤로드 : 유체 압력을 기계적 운동으로 변환합니다.
• 엔드 캡 : 배럴의 양쪽 끝을 밀봉하고 막대와 유체 흐름을지지합니다.
• 물개와 개스킷 : 내부 및 외부 누출 방지.
• 포트 : 유압 유체가 실린더를 입력하고 종료하도록합니다.

유압 실린더의 유형

유압 실린더는 여러 설계로 제공되며 각각의 특정 작동 요구 및 기계적 구성에 적합합니다. 실린더 유형의 선택은 시스템의 전반적인 성능, 효율성 및 서비스 수명에 영향을 미칩니다. 다음은 크레인 및 중장비 기계 응용 프로그램에 사용되는 가장 일반적인 유형입니다.

단일 연기 실린더

설명 및 기능 :
단일 연기 실린더는 한 방향으로만 힘을 적용하도록 설계되었습니다. 유압 유체는 단일 포트를 통해 들어가 피스톤을 바깥쪽으로 밀어 넣습니다. 리턴 스트로크는 일반적으로 중력이나 스프링과 같은 외부 힘을 통해 달성됩니다.

장점 :

• 단순한 디자인과 저렴한 비용
• 구성 요소가 적 으면 유지 보수가 더 쉬워집니다
• 리프팅과 같은 수직 작업에 적합합니다

단점 :

• 1 차선으로 제한됩니다
• 외부 반환 힘이 필요했습니다
• 후퇴 동작에 대한 제어가 적습니다

일반적인 응용 프로그램 :

• 리프팅 플랫폼
• 덤프 트럭 침대
• 중력 보조 수익률이있는 프레스 장비

이중 연기 실린더

설명 및 기능 :
이중 작용 실린더는 유압 압력을 사용하여 피스톤을 각 방향 (확장 및 후퇴)으로 이동합니다. 두 개의 포트는 피스톤의 양쪽에 유체 흐름을 제어합니다.

장점 :

• 양방향으로 힘을 제공합니다
• 운동에 대한 더 큰 통제
• 수평 및 수직 응용 분야에 적합합니다

단점 :

• 단일 연기 실린더보다 더 복잡합니다
• 약간 더 높은 비용
• 보다 정확한 제어 시스템이 필요합니다

일반적인 응용 프로그램 :

• 모바일 크레인 붐
• 건설 장비
• 산업 프레스 및 클램핑 시스템

망원경 실린더

설명 및 기능 :
망원경 실린더는 여러 중첩 단계 또는 슬리브를 특징으로하여 순차적으로 확장됩니다. 이 디자인은 소형 후퇴 길이 내에서 더 긴 스트로크를 허용합니다.

장점 :

• 확장 된 도달 범위의 공간 효율성
• 긴 확장이 필요한 응용 프로그램에 이상적입니다
• 높은 리프팅 기능을 제공합니다

단점 :

• 더 복잡한 구조
• 수리 및 유지 보수 비용이 높아집니다
• 제대로 유지되지 않으면 착용하기 쉽습니다

일반적인 응용 프로그램 :

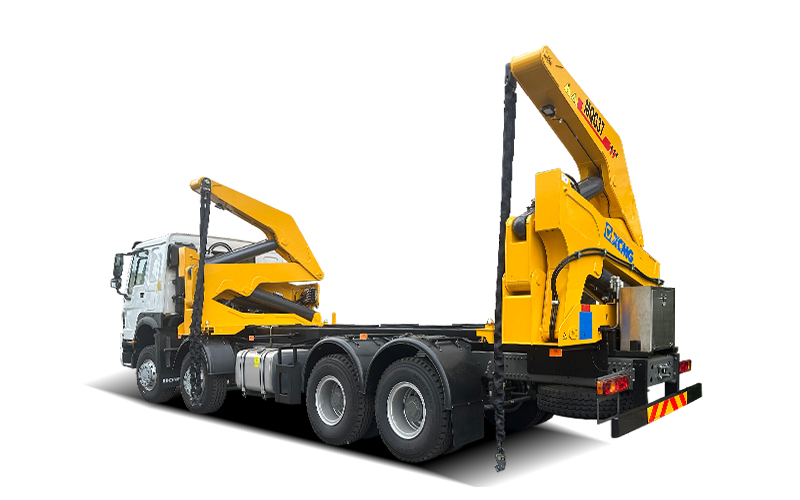

• 트럭 장착 크레인
• 항공 리프트 플랫폼
• 농업 트레일러와 덤프 몸

용접 된 실린더

설명 및 기능 :
용접 된 실린더에는 엔드 캡이 실린더 배럴에 직접 용접되어있어 작고 내구성있는 설계를 형성합니다. 이들은 일반적으로 강도와 낮은 프로파일로 인해 애플리케이션을 요구하는 데 사용됩니다.

장점 :

• 강력하고 밀봉 된 구조
• 작고 공간 절약
• 고압 환경에 적합합니다

단점 :

• 유지 보수를 위해 분해하기 어렵습니다
• 자주 서비스 시스템에 이상적이지 않습니다

일반적인 응용 프로그램 :

• 지구의 기계
• 중형 크레인
• 산업용 로더 및 소형 장비

타이로드 실린더

설명 및 기능 :
타이로드 실린더는 외부 스레드로드를 사용하여 엔드 캡을 제자리에 고정시켜 서비스 및 분해가 더 쉬워집니다.

장점 :

• 간단한 유지 보수 및 부품 교체
• 표준화 된 구성 요소
• 일반적으로 이용 가능하고 비용 효율적입니다

단점 :

• 극단적 인 운영에는 덜 강력합니다
• 타이로드로 인해 부피가 커집니다
• 고 진동 설정에서로드 풀 가능성

일반적인 응용 프로그램 :

• 공장 자동화 시스템
• 자재 취급 장비
• 가벼운 산업 기계

각 유형의 유압 실린더에는 고유 한 구조적 특징 및 성능 특성이 있습니다. 올바른 선택은 힘 방향, 공간 제한, 부하 요구 사항 및 유지 보수 접근성과 같은 애플리케이션 별 요소에 따라 다릅니다.

크레인 유압 실린더 : 특정 응용 프로그램

유압 실린더는 크레인의 기능에 필수적이며, 하중을 들어 올리고, 낮추고, 확장하고, 회전하는 데 필요한 힘과 제어를 제공합니다. 이 실린더는 고압, 반복적 인 움직임 및 다양한 환경 조건을 견딜 수 있도록 설계됩니다. 크레인 유형 및 사용 사례에 따라 유압 실린더는 특정 기계 및 안전 요구 사항을 충족하도록 조정됩니다.

모바일 크레인에서 사용합니다

트럭이나 크롤러베이스에 종종 장착되는 모바일 크레인은 붐 조음, 망원경, 아우 트리거 배포 및 하중 리프팅을위한 유압 실린더에 크게 의존합니다. 이 실린더는 정확한 제어를 유지하면서 동적 하중과 다양한 각도에서 작동해야합니다.

주요 특성 :

• 무거운 리프팅을 지원하기위한 고강도 재료
• 붐 확장을위한 작고 고압 실린더
• 간식 형태의 더 긴 도달 범위를 제공하는 텔레스코픽 실린더

응용 분야 :

• 망원경 붐 이동
• 아우 트리거 확장 및 후퇴
• 안정화 시스템

오버 헤드 크레인에 사용하십시오

산업 및 제조 시설에 일반적으로 사용되는 오버 헤드 크레인은 유압 실린더를 사용하여 전기 모터를 보완하거나 유압 드라이브로 대체하는 설계에서 유압 실린더를 사용합니다.

주요 특성 :

• 부드럽고 반복 가능한 모션 제어
• 공간을 절약하기 위해 소형 용접 실린더
• 향상된 안전성 및 실패 안전 잠금 장치

응용 분야 :

• 수직 호이 스팅 메커니즘
• 다리와 트롤리 작동
• 비상 제동 또는 하중 보유 기능

건축 크레인에 사용합니다

타워 크레인 및 거친 등 지정 크레인을 포함한 건축 크레인은 높은 구조적 하중에 직면하며 종종 가혹한 야외 조건에서 작동합니다. 이 크레인에 사용되는 유압 실린더는 높은 하중 용량, 내구성 및 부식 저항을 제공해야합니다.

주요 특성 :

• 실외 사용을위한 부식 방지 코팅
• 고주파 작동을위한 중단 구조
• 더럽거나 거친 환경을 위해 설계된 씰과 와이퍼

응용 분야 :

• 러핑 및 슬루핑 메커니즘
• 망원경 붐 섹션
• 부하 처리 및 포지셔닝 시스템

크레인 실린더에 대한 설계 고려 사항

크레인 애플리케이션을위한 유압 실린더를 설계하거나 선택할 때 다음 요소는 일반적으로 우선 순위를 정합니다.

• 부하 베어링 용량 : 크레인은 종종 동적 및 변동하는 하중을 처리합니다. 실린더는 정적 및 충격 하중을 견딜 수 있어야합니다.
• 정밀 제어 : 매끄럽고 정확한 제어는 리프팅 및 포지셔닝 중 안전에 필수적입니다.
• 안전 요구 사항 : 내장 잠금 밸브, 압력 릴리프 장치 및 중복 시스템은 사고를 예방하는 데 도움이됩니다.
• 환경 저항 : 실외 크레인은 수분, 먼지, UV 노출 및 온도 변동으로부터 보호해야합니다.
• 서비스 가능성 : 모바일 운영에서는 중대한 다운 타임없이 실린더를 검사하고 유지하는 기능이 필수적입니다.

크레인의 유압 실린더는 단순한 액추에이터 그 이상입니다. 이들은 리프팅 시스템의 효율성과 신뢰성에 기여하는 안전 중요 구성 요소입니다.

중단 유압 실린더 : 특정 응용 분야

강력한 유압 실린더는 극심한 힘, 고압 및 연속 작동을 포함하는 까다로운 작업을 위해 설계되었습니다. 이 실린더는 장비 성능 및 신뢰성이 가장 중요한 건축, 광업 및 중재 제조와 같은 산업의 중요한 구성 요소입니다. 강력한 구성 및 전문 디자인 기능을 통해 가혹한 작업 조건 및 고 부하 환경에서 효과적으로 기능 할 수 있습니다.

지구 움직임 장비에 사용하십시오

굴삭기, 불도저 및 휠 로더와 같은 접지 기계는 파기, 리프팅, 밀기 및 조향 작업을위한 유압 실린더에 따라 다릅니다. 이러한 응용 프로그램에는 출력력이 높은 실린더, 마모 저항성 및 긴 서비스 수명이 필요합니다.

주요 역할 :

• 굴삭기의 팔, 붐 및 버킷 조음
• 불도저에 블레이드 리프트와 기울기
• 로더의 조향 및 버킷 제어

설계 요구 사항 :

• 흙과 충격에 저항하기 위해 강화 된 표면
• 높은 내부 압력을 처리하기위한 무거운 벽 배럴
• 오염을 방지하기위한 신뢰할 수있는 씰

광업 장비에 사용하십시오

채굴 작업에는 대규모 크러셔, 드릴링 리그 및 운반 트럭과 같은 대규모 고 충격 기계가 포함됩니다. 이 기계에 사용되는 유압 실린더는 지속적인 높은 하중에서 작동하고 부식에 저항하며 연마 재료 노출을 견딜 수 있어야합니다.

주요 역할 :

• 시추 및 지루한 작업
• 운반 트럭의 서스펜션 시스템
• 암석 및 분쇄 장비

설계 요구 사항 :

• 깊은 시추를위한 고압 등급
• 화학적 노출을위한 부식 방지 코팅
• 연마 된 먼지를 다루기위한 내구적인 씰

산업 프레스에 사용하십시오

제조, 금속 형성 및 재활용에 사용되는 유압 프레스는 유압 실린더에 의존하여 재료 형성 또는 압축에 엄청난 압력 을가합니다. 이 실린더는 긴 듀티 사이클에서 정확하고 일관된 힘을 전달해야합니다.

주요 역할 :

• 단조 및 스탬핑 응용 프로그램
• 재활용 시스템의 재료 압축
• 구성 요소 형성 및 다이 프레스

설계 요구 사항 :

• 부드러운 작동을위한 정밀 지상 막대
• 안정성을위한 강화 엔드 캡 및 베어링
• 가열 된 환경의 온도 저항 씰

무거운 실린더에 대한 설계 고려 사항

강력한 유압 실린더를 선택하거나 설계하려면 성능, 내구성 및 안전 요인에주의를 기울여야합니다.

• 압력 용량 : 변형이나 누출없이 지속되고 피크 압력을 견딜 수 있어야합니다.
• 사이클 수명 : 고주파수 운영은 장기 내구성과 최소 마모에 대한 실린더를 요구합니다.
• 재료 선택 : 합금 강, 열처리 및 표면 경화는 종종 강도와 수명을 향상시키는 데 사용됩니다.
• 씰 기술 : 고급 밀봉 시스템은 내부 및 외부 누출을 방지하고 고속 이동을 처리합니다.
• 마운팅 구성 : 마운팅 스타일은 무거운 하중을 지원하고 고력 하에서 안정적인 작동을 허용해야합니다.

대형 유압 실린더는 대규모 장비의 전력과 정밀도의 원동력입니다. 그들의 역할은 세계에서 가장 어려운 산업 환경에서 원활한 운영, 최대 출력 및 운영자 안전을 보장하는 데 중심입니다.

선택할 때 주요 고려 사항 유압 실린더

신뢰할 수있는 성능을 달성하고 다운 타임을 최소화하며 시스템 안전을 보장하는 데 올바른 유압 실린더를 선택하는 것이 필수적입니다. 실린더가 크레인, 채굴 기계 또는 산업용 프레스에 사용되는지 여부에 관계없이 실린더를 응용 프로그램 요구 사항에 맞추기 위해 몇 가지 기술 및 환경 요인을 평가해야합니다.

로드 용량

필요한 부하 용량 결정 :
하중 용량은 유압 실린더가 안전하게 발휘할 수있는 최대 힘을 나타냅니다. 이것은 피스톤 영역과 시스템 압력에 따라 다릅니다. 정적 및 동적 하중을 포함하여 부하 요구 사항을 정확하게 계산하면 실린더가 변형 또는 고장없이 수행 할 수 있습니다.

안전 요인 :
적절한 안전 마진 (일반적으로 예상 작업 부하의 1.5 ~ 2 배)은 예상치 못한 응력, 충격 하중 및 시간이 지남에 따라 피로를 보상하기 위해 설계에 내장되어 있습니다. 부하 요구 사항을 과소 평가하면 조기 마모 또는 치명적인 실패가 발생할 수 있습니다.

작동 압력

실린더를 시스템 압력과 일치시킵니다.
유압 시스템은 기계와 작업에 따라 다양한 압력 범위에서 작동합니다. 일반적인 산업 시스템은 2,000 ~ 5,000 PSI이며 전문화 된 응용 프로그램은이를 초과 할 수 있습니다. 실린더는 정상적인 작동 압력뿐만 아니라 압력 스파이크를 견딜 수 있도록 평가해야합니다.

압력 등급 및 안전 마진 :
제조업체는 일반적으로 내장 안전 마진을 포함하여 최대 정격 압력을 나열합니다. 실린더, 씰, 피팅 등 모든 구성 요소가 누출이나 파열의 위험없이 지정된 압력을 처리 할 수 있도록하는 것이 중요합니다.

스트로크 길이

필요한 뇌졸중 길이 계산 :
스트로크 길이는 피스톤로드가 완전히 철회에서 완전히 연장까지 이동하는 거리입니다. 이는 응용 프로그램에서 요구하는 모션에 따라 신중하게 계산해야합니다. 소형 디자인의 지나치게 긴 스트로크는로드 굴곡 또는 불안정성을 유발할 수 있습니다.

실린더 설계에 미치는 영향 :
더 긴 스트로크에는 좌굴을 방지하기 위해 가이드 또는로드 지지대가 필요할 수 있습니다. 텔레스코픽 실린더는 공간 제약이 긴 단일 단계 실린더를 사용하는 기능을 제한 할 때 종종 사용됩니다.

장착 스타일

다른 장착 옵션 :
유압 실린더는 다음을 포함하여 여러 장착 구성으로 제공됩니다.

• 플랜지 마운트 : 직선 힘 적용에 적합한 견고하고 고정 된 위치를 제공합니다.
• Clevis Mount : 피벗 운동, 연계 또는 각도 움직임이 필요한 곳에 이상적입니다.
• Trunnion 마운트 : 측면 회전 또는 복잡한 모션 경로가 필요한 응용 프로그램에 적합합니다.

적절한 장착 스타일 선택 :
선택은 운동 패턴, 하중 방향 및 기계 구성 요소의 정렬에 따라 다릅니다. 적절한 장착은 마모를 줄이고 측면 하중을 방지하여 실린더와 씰을 손상시킬 수 있습니다.

환경 적 요인

온도, 부식 및 기타 환경 고려 사항 :
유압 실린더는 동결 온도, 고열, 바닷물 환경 또는 연마 된 먼지와 같은 극한 조건에서 작동 할 수 있습니다. 이러한 요소는 실린더 재료 선택, 밀봉 조성 및 표면 처리에 영향을 미칩니다.

가혹한 환경을위한 재료 선택 :

• 스테인레스 스틸 또는 크롬 도금로드 : 부식 저항을 개선하십시오
• 니켈 또는 에폭시 코팅 : 화학적 노출로부터 보호하십시오
• 고온 씰 : 열 응력 하에서 성능을 유지하십시오
• 로드 와이퍼 및 스크레이퍼 : 실린더 내부에서 잔해물을 유지하십시오

올바른 유압 실린더를 선택하려면 단순한 치수 이상의 차원이 필요합니다. 기계적 부하, 시스템 압력, 환경 노출, 모션 프로파일 및 운영 안전에 대한 포괄적 인 분석이 필요합니다. 잘 지정된 실린더에 투자하면 시스템 성능을 향상시키고 장비 수명을 연장하며 장기 운영 비용을 줄입니다.

유압 실린더 유지 보수

적절한 유지 보수는 유압 실린더의 신뢰할 수있는 성능 및 확장 된 서비스 수명, 특히 건설 현장, 제조 플랜트 및 광업 운영과 같은 까다로운 환경을 보장하는 데 중요합니다. 잘 관리 된 유압 실린더는 고장 위험을 줄일뿐만 아니라 효율성을 향상시키고 운영 비용을 줄입니다.

정기 검사 절차

일상적인 시각적 및 기능 검사는 마모 또는 오작동의 초기 징후를 감지하는 데 도움이됩니다. 일반적인 수표에는 다음이 포함됩니다.

• 씰 조건 : 막대와 땀샘 씰 주위의 누출, 균열 또는 변형의 징후를 찾으십시오.
• 로드 표면 : 내부 씰을 손상 시키거나 실린더 작동을 손상시킬 수있는 점수, 피팅 또는 부식을 검사하십시오.
• 마운팅 지점 : 정렬 문제, 느슨한 볼트 또는 장착 영역 주변의 구조적 응력 징후를 확인하십시오.
• 호스 연결 : 유압 라인이 빡빡하고 누출이나 마모가 없도록하십시오.

정기 검사는 장비 사용에 따라 작동 시간 또는 달력 간격에 따라 정의 된 일정을 따라야합니다.

윤활 모범 사례

대부분의 유압 실린더는 유압 유체에 의해 자체적으로 뒷받침되지만 Clevis 핀 또는 Trunnion 마운트와 같은 일부 구성 요소는 주기적 수동 윤활이 필요합니다.

• 제조업체 권장 그리스 사용 : 양립 할 수없는 윤활제는 씰을 저하 시키거나 성능에 영향을 줄 수 있습니다.
• 윤활하기 전에 청소 : 그리스를 바르기 전에 먼지 또는 연마 입자는 피팅 및 조인트에서 제거해야합니다.
• 오버 러브레이션을 피하십시오 : 과도한 그리스는 먼지와 파편을 유치하여 예방하는 대신 마모를 가속화 할 수 있습니다.

적절한 윤활을 유지하면 마찰을 최소화하고 모션 제어를 향상 시키며 금속-금속 접촉을 방지하여 조기 마모로 이어집니다.

예방 유지 보수 팁

예방 유지 보수는 고장으로 이어지기 전에 잠재적 인 문제를 해결함으로써 반응적인 수리를 넘어냅니다. 모범 사례에는 다음이 포함됩니다.

• 체액 청결 : 오염 된 유압 유체는 실린더 고장의 주요 원인 중 하나입니다. 필터를 정기적으로 교체하고 유체 품질을 점검하십시오.
• 씰 교체 사이클 : 계획되지 않은 중단을 피하기 위해 예정된 다운 타임 중에 SEALS를 적극적으로 교체하십시오.
• 정렬 점검 : 오정렬은 측면 하중을 유발하여 막대와 물개에 마모가 고르지 않을 수 있습니다.
• 보호 조치 : 먼지, 진흙 또는 잔해가 널리 퍼져있는 환경에로드 벨로우즈 또는 방패를 설치하십시오.
• 환경 통제 : 극한의 온도에서 작동 할 때 히터, 냉각기 또는 단열재 랩을 사용하여 유체 점도를 최적의 범위 내에서 유지하십시오.

예방 접근 방식은 유압 시스템을 원활하게 실행할뿐만 아니라 운영자 안전 및 비용 효율적인 운영에도 기여합니다.

일관된 유지 보수는 유압 시스템 신뢰성의 기초입니다. 검사, 윤활 및 예방 조치가 포함 된 명확한 유지 보수 계획을 수립함으로써 장비 소유자는 유압 실린더의 수명을 크게 연장하고 계획되지 않은 가동 중지 시간 또는 비용이 많이 드는 고장의 가능성을 줄일 수 있습니다.

일반적인 유압 실린더 문제 해결

적절한 설계와 일상적인 유지 보수를 통해 유압 실린더는 시간이 지남에 따라 성능 문제를 경험할 수 있습니다. 조기 경고 표시를 인식하고 근본 원인을 이해하면 작은 문제가 값 비싼 실패로 확대되는 것을 방지 할 수 있습니다. 다음은 가장 일반적인 유압 실린더 문제와 효과적으로 해결하는 방법입니다.

일반적인 문제를 식별합니다

1. 유압 유체 누출 :
막대, 포트 또는 씰 주위의 누출이 가장 빈번한 문제 중 하나입니다. 이들은 마모 된 물개, 막대의 긁힘, 부적절한 설치 또는 과도한 내부 압력으로 인해 발생할 수 있습니다.

2. 느리거나 육포 작동 :
평소보다 불규칙하거나 느리게 이동하는 실린더는 내부 누출, 갇힌 공기, 오염 된 유체 또는 손상된 씰을 처리 할 수 있습니다.

3. 실린더 드리프트 :
실린더가 입력없이 자체적으로 확장되거나 후퇴하면 종종 내부 우회 (피스톤 씰을지나 유체 누출), 밸브 결함 또는 잘못된 시스템 압력 때문입니다.

4. 과열 :
과도한 열 발생은 유체 점도를 줄이고 씰을 손상시킬 수 있습니다. 원인에는 높은 시스템 압력, 과부하 또는 열 발생이 포함됩니다.

5.로드 변형 또는 점수 :
구부러진 또는 점수가 매겨진로드는 측면 하중, 오정렬 또는 오염을 나타냅니다. 이로 인해 밀봉 손상, 누출 및 최종 실린더 고장이 발생할 수 있습니다.

6. 외부 오염 :
막대 표면의 진흙, 먼지 또는 화학 물질은 후퇴 중에 실린더로 당겨서 내부 마모가 가속화 될 수 있습니다.

문제 해결 단계

1 단계 : 육안 검사
실린더가 가시 손상, 오일 누출, 오정렬 장착 및 오염 물질을 확인하십시오. 막대, 물개 및 피팅에 특별한주의를 기울이십시오.

2 단계 : 압력 테스트
실린더 포트의 유압을 테스트하여 문제가 실린더 자체 또는 더 넓은 유압 시스템에서 발생하는지 여부를 결정하십시오.

3 단계 : 밀봉 평가
실린더가 분해 된 경우 내부 씰을 점검하십시오. 유체 비 호환성 또는 마모를 나타내는 평평한, 균열, 붓기 또는 압출을 찾으십시오.

4 단계 : 정렬 및 장착 확인
실린더가로드 방향과 올바르게 정렬되고 장착 하드웨어가 안전하고 손상되지 않았는지 확인하십시오.

5 단계 : 유체 조건 분석
유압 유체가 변색, 금속 입자 또는 오염을 확인하십시오. 더럽거나 저하 된 유체를 교체하고 필터를 검사해야합니다.

수리 대 교체

수리시기 :

• 문제는 씰, 베어링 또는 지표 마모로 제한됩니다.
• 실린더 배럴과로드는 구조적으로 손상되지 않습니다.
• 가동 중지 시간 및 수리 비용은 관리 가능합니다.
• 실린더 모델에는 수리 키트를 사용할 수 있습니다.

언제 교체하십시오 :

• 막대는 심하게 구부러 지거나 득점합니다.
• 실린더에는 광범위한 부식 또는 피로 크래킹이 있습니다.
• 수리 비용은 대체 비용에 접근하거나 초과합니다.
• 수리를 통해 성능을 안정적으로 복원 할 수 없습니다.

수리시기와 실린더 교체시기를 아는 것은 비용, 시간 및 위험 사이의 균형입니다. 빠른 중재 및 적절한 진단은 전반적인 시스템 다운 타임을 줄이고 관련 구성 요소 손상을 방지 할 수 있습니다.

유압 실린더 수리

시간이 지남에 따라 유압 실린더는 일상적인 유지 보수 이상의 마모 및 손상을 경험할 수 있습니다. 유압 실린더를 수리하면 성능을 회복하고 전체 교체보다 저렴한 비용으로 운영 수명을 연장 할 수 있습니다. 문제의 심각성과 특성에 따라, 수리는 간단한 씰 교체에서 전체 막대 재정열 또는 배럴 재조정에 이르기까지 다양합니다.

기본 수리 기술

1. 분해 :
유압 시스템에서 실린더를 안전하게 분리하고 장비에서 제거하여 시작하십시오. 오염을 방지하기 위해 외부를 철저히 청소하십시오. 정확한 재 조립을 위해 구성 요소의 방향을 지적하면서 장치를 신중하게 분해하십시오.

2. 구성 요소 검사 :
피스톤,로드, 씰, 실린더 배럴 및 샘의 각 구성 요소는 마모, 변형, 부식 또는 균열을 검사해야합니다. 일반적인 검사 도구에는 캘리퍼, 마이크로 미터 및 다이얼 표시기가 포함됩니다.

3. 연마 및 청소 :
막대의 작은 흠집은 종종 미세한 연마제를 사용하여 연마 할 수 있습니다. 내부 표면을 청소하는 것은 금속 입자, 슬러지 또는 분해 된 유체 잔류 물을 제거하는 데 필수적입니다.

4. 마모 된 부품 교체 :
제조업체가 승인 한 키트를 사용하여 손상되거나 마모 된 물개, 부싱 및 마모 고리를 교체해야합니다. 막대가 움켜 쥐거나 구부러지면 곧게 펴거나 재 포장해야 할 수도 있습니다.

5. 재 조립 및 테스트 :
필요한 부품을 교체 한 후 적절한 토크 사양에 따라 실린더를 다시 조립하십시오. 실린더를 다시 설치하기 전에 밀봉 무결성과 부드러운 작동을 확인하기 위해 압력 테스트 또는 사이클 테스트를 수행하십시오.

씰 교체

씰 실패는 유압 실린더 오작동의 가장 일반적인 이유 중 하나입니다. 씰 교체는 일반적으로 성능을 복원하고 누출을 방지 할 수있는 비용 효율적인 수리입니다.

교체 할 물개 유형 :

• 로드 씰 : 실린더에서 유체가 새는 것을 방지하십시오.

• 피스톤 씰 : 실린더 챔버 사이의 압력을 유지하십시오.

• 와이퍼 씰 : 막대에서 오염 물질을 철회 할 때 오염 물질을 제거하십시오.

• O- 링 및 백업 링 : 임계 조인트에서 추가 밀봉을 제공하십시오.

모범 사례 :

• 원본 사양과 일치하는 씰을 항상 사용하십시오.

• 새로운 씰을 설치하기 전에 씰 그루브를 청소하고 닉 또는 버를 검사하십시오.

• 건조 시동을 피하기 위해 재 조립하기 전에 호환 가능한 유압 유체로 씰을 윤활합니다.

전문 수리 서비스를 찾는시기

기본 수리는 올바른 도구와 경험을 통해 사내에서 수행 할 수 있지만 일부 상황에는 전문가의 관심이 필요합니다.

• 심한 손상 : 막대, 금이 간 배럴 또는 파손 된 엔드 캡에서의 깊은 점수는 종종 특수 가공 또는 용접이 필요합니다.

• 정밀 요구 사항 : 고정밀 장비 또는 안전 크리티컬 애플리케이션의 실린더는 공인 기술자가 수리하고 테스트해야합니다.

• 커스텀 실린더 : 맞춤형 또는 드문 실린더의 수리에는 특수 부품 소싱 또는 리버스 엔지니어링 구성 요소가 포함될 수 있습니다.

• 테스트 및 인증 : 전문 상점은 종종 반복 후 테스트 (압력 테스트, 누설 점검)를 제공하고 작업에 대한 보증을 제공합니다.

숙련 된 유압 수리 서비스와 파트너 관계를 맺으면 부적절한 수리의 위험이 줄어들고 실린더가 OEM 사양 및 안전 표준을 충족 할 수 있습니다.

시기 적절하고 효과적인 유압 실린더 수리는 성능을 복원하고 장비 가동 중지 시간을 줄이며 귀중한 기계의 서비스 수명을 연장 할 수 있습니다. 내부적으로 어떤 문제를 처리 할 수 있고 전문 지식이 필요한지 아는 것이 장기 운영 효율성을 관리하는 데 중요합니다.

최고의 유압 실린더 제조업체

신뢰성, 안전 및 성능이 협상 할 수없는 경우, 신뢰할 수있는 제조업체에서 유압 실린더를 선택하는 것이 필수적입니다. 평판이 좋은 공급 업체는 고품질 제품을 제공 할뿐만 아니라 엔지니어링 지원, 사용자 정의 서비스 및 글로벌 물류 기능도 제공합니다. 다음은 유압 실린더 산업의 주요 제조업체 중 일부이며 혁신, 내구성 및 국제 표준 준수로 인정됩니다.

Parker Hannifin

개요 :
Parker는 Motion and Control Technologies의 글로벌 리더로서 산업 및 모바일 애플리케이션을위한 광범위한 유압 실린더를 제공합니다. 그들의 실린더는 정밀 공학, 내구성 및 고압 환경에 대한 지원으로 유명합니다.

제품 제공 :

• 대형 산업용 용접 실린더
• NFPA 타이로드 실린더
• 광업, 해양 및 석유 및 가스 부문을위한 맞춤형 실린더

보쉬 렉스 로스

개요 :
Bosch Rexroth는 표준 및 맞춤형 실린더 솔루션을 포함하여 포괄적 인 유압 액추에이터 포트폴리오를 제공합니다. 그들의 제품은 국제 품질 표준을 충족하며 에너지, 인프라 및 중장비와 같은 부문에서 사용됩니다.

제품 제공 :

• 밀형 및 타이로드 실린더
• 모바일 애플리케이션을위한 망원경 실린더
• 통합 위치 센서가있는 지능형 실린더

애벌레 유압 장치

개요 :
Caterpillar는 자체 건설 및 광업 장비 라인을 위해 중대 유압 실린더를 제조하지만 전 세계 OEM에도 공급됩니다. 이 실린더는 극한 조건에서 내구성을 위해 설계됩니다.

제품 제공 :

• 도저, 로더 및 굴삭기 용 견고한 실린더
• 장거리 밀봉 시스템 및 부식 방지 막대
• 재 제조 및 수리 서비스

이튼 유압

개요 :
Eaton은 모바일 및 산업 시스템에 맞춰진 고성능 유압 실린더를 제공합니다. 신뢰성에 중점을 둔 실린더는 농업, 해양 및 항공 우주 산업에 사용됩니다.

제품 제공 :

• 대형 산업 실린더
• 소형 모바일 장비 실린더
• 고속 고 사이클 액추에이터

Hydratech Industries

개요 :
Hydratech Industries는 대규모 및 맞춤형 유압 실린더를 전문으로하는 풍력 에너지, 해상 시추 및 무거운 운송과 같은 부문을 제공합니다. 그들은 엔지니어링 전문 지식과 프로젝트 별 설계 지원으로 유명합니다.

제품 제공 :

• 대규모 및 긴 스트로크 실린더
• 풍력 터빈 용 유압 피치 실린더
• 해양 크레인 및 잭킹 시스템을위한 실린더

리곤 산업

개요 :
유압 실린더의 가장 큰 북미 공급 업체 중 하나 인 Ligon은 각각 틈새 시장에 서비스를 제공하는 회사 네트워크를 통해 운영됩니다. 유연성과 응답 성은 사용자 정의 및 OEM 솔루션에 선호하는 공급 업체가됩니다.

제품 제공 :

• 용접 바디와 타이로드 실린더
• 덤프 및 거부 차량을위한 케일 라인더를 텔레 스코핑합니다
• 맞춤 제작을위한 짧은 리드 타임

이 제조업체는 표준화 된 대량 생산 실린더에서 복잡한 응용 분야를위한 고도로 맞춤화 된 장치에 이르기까지 유압 실린더 시장의 단면을 나타냅니다. 제조업체를 선택하려면 제품 사양뿐만 아니라 기술 지원, 글로벌 서비스 네트워크 및 규정 준수 또는 인증 요구 사항을 충족하는 기능도 고려해야합니다.

유압 실린더 기술의 미래 추세

산업이보다 효율적이고 지능적이며 환경 적으로 의식적인 기계를 향해 나아가면서 유압 실린더 기술은 계속 발전하고 있습니다. 재료, 전자 통합 및 설계 최적화의 발전은 이러한 중요한 구성 요소의 미래를 형성하고 있습니다. 다음은 앞으로 몇 년 동안 유압 실린더 개발 및 응용 프로그램에 영향을 미칠 것으로 예상되는 주요 트렌드입니다.

재료 및 표면 처리의 발전

높은 성능 수요를 충족시키고 서비스 수명을 확장하기 위해 제조업체는 고급 재료 및 표면 기술을 채택하고 있습니다.

• 고강도 합금 : 열처리 강철 및 복합 재료를 사용하면 과도한 무게를 추가하지 않고 하중 부유 용량을 증가시킵니다.
• 부식 방지 코팅 : 니켈 도금 또는 세라믹 코팅로드와 같은 크롬 대안은 마모, 화학 물질 및 환경 분해에 대한 내성을 향상시킵니다.
• 저속 라이너 및 밀봉 재료 : 새로운 폴리머와 합성 물질은 고압 하에서 에너지 손실을 줄이고 운동 부드러움을 향상시킵니다.

이러한 재료 혁신은 더 긴 유지 보수 간격과 가혹하거나 지속적인 사용 조건에서보다 안정적인 운영에 기여합니다.

스마트 유압 실린더 및 IoT 통합

산업 4.0 기술의 사용이 증가함에 따라 유압 실린더는 점점 더 센서 및 제어 시스템과 통합되어 실시간 모니터링 및 자동화를 가능하게합니다.

• 위치 및 압력 센서 : 내장 센서는 피스톤 위치, 하중력 및 압력에 대한 지속적인 피드백을 제공하여 정확도와 안전성을 향상시킵니다.
• 조건 모니터링 : 스마트 실린더는 초기 마모, 누출 또는 과부하 징후를 감지하여 예측 유지 보수를 가능하게하고 다운 타임을 최소화 할 수 있습니다.
• 원격 진단 : 연결된 실린더는 성능 추적 및 원격 문제 해결을 위해 운영 데이터를 중앙 집중식 시스템으로 전송합니다.

이러한 기능은 특히 가동 시간과 정밀도가 미션 크리티브 인 광업, 물류, 항공 우주 및 자동 제조와 같은 부문에서 특히 가치가 있습니다.

에너지 효율 개선

유압 시스템의 에너지 소비를 줄이는 것이 운영 비용 상승과 환경 문제로 인해 우선 순위가되었습니다.

• 로드 감지 유압 : 적응 시스템은 부하 수요와 일치하도록 유체 흐름과 압력을 조정하여 과도한 에너지 사용을 줄입니다.
• 경량 실린더 설계 : 개선 된 재료 및 구조적 최적화는 무게를 줄이면 모바일 장비의 전력 요구 사항을 낮추는 데 도움이됩니다.
• 전자 수확성 하이브리드 시스템 : 전기 드라이브를 유압 액추에이터와 통합하면 전통적인 시스템에 비해 제어를 향상시키고 에너지 손실을 줄입니다.

이러한 발전은 유압 실린더를보다 지속 가능하게하면서 까다로운 응용 프로그램의 성능을 유지하거나 개선하는 것을 목표로합니다.

사용자 정의 및 모듈 식 디자인

현대 장비는 종종 상용 구성 요소보다는 맞춤형 솔루션이 필요합니다. 제조업체는 모듈 식 사용자 정의 가능한 실린더 설계로 이동하고 있습니다.

• 구성 가능한 실린더 플랫폼 : 고객은 표준화 된 옵션 세트에서 보어 크기, 스트로크 길이, 장착 스타일 및 센서 패키지를 지정할 수 있습니다.

• 응용 프로그램 별 솔루션 : 우주 제한 시스템 용 소형 실린더에서 해외 운영을위한 대형 실린더에 이르기까지 사용자 정의는 기능적 요구와 더 나은 정렬을 가능하게합니다.

이러한 모듈화로의 전환은 리드 타임을 단축시키고 산업 전반에 걸쳐 고성능 솔루션을보다 잘 접근 할 수있게합니다.

유압 실린더는 더 이상 단순한 기계 장치가 아닙니다. 스마트 기술과 지속 가능한 엔지니어링 관행이 산업 시스템에 더욱 통합됨에 따라 유압 실린더는 지능적이고 효율적이며 응용 프로그램 인식 구성 요소로 발전하고 있습니다. 이러한 혁신은 성과를 향상시키고 운영 비용을 줄이며 건설, 제조, 에너지 및 그 이상의 새로운 가능성을 개방 할 것을 약속합니다.

결론

유압 실린더는 크레인과 중장기 기계의 기본 구성 요소로 복잡한 리프팅, 푸시 및 포지셔닝 작업에 필요한 선형 힘과 정확한 움직임을 제공합니다. 특정 응용 분야에 적합한 솔루션을 선택할 때 단일 연기, 이중 연기, 텔레스코픽, 용접 및 타이로드 실린더 등 다양한 유형을 이해합니다.

크레인 유압 실린더는 부하 용량, 안전 및 환경 저항에 대한 엄격한 요구를 충족시켜야하며, 지르드 매핑, 채굴 및 산업 프레스의 중대한 실린더에는 내구성, 압력 지구력 및 안정적인 밀봉이 필요합니다. 유압 실린더를 선택하려면 부하 요구 사항, 작동 압력, 뇌졸중 길이, 장착 스타일 및 환경 요인을 신중하게 고려하여 최적의 성능과 장수를 보장합니다.

검사, 윤활 및 예방 치료를 포함한 정기적 인 유지 보수는 누출, 느린 작동 및로드 손상과 같은 일반적인 문제를 예방하는 데 중요한 역할을합니다. 사내 또는 전문 서비스를 통해 적시에 문제 해결 및 수리를 통해 비용이 많이 드는 가동 중지 시간을 피하고 실린더 수명을 연장하는 데 도움이됩니다.

평판이 좋은 제조업체와 파트너 관계를 맺으면 까다로운 조건을 위해 설계되고 기술 지원으로 지원되는 품질 구성 요소에 액세스 할 수 있습니다. 앞으로 재료, 스마트 센서 통합, 에너지 효율 및 모듈 식 설계의 발전은 유압 실린더의 진화를 더 똑똑하고 효율적이며 사용자 정의 가능한 솔루션으로 이끌고 있습니다.

적절한 유압 실린더를 선택하고 효과적으로 유지함으로써 운영자는 장비 성능을 향상시키고 안전을 향상 시키며 운영 비용을 줄일 수 있습니다.
